柔性接口铸铁管

柔性接口铸铁管

是以柔性接头连接的灰口铸铁管材及配套管件统称叫柔性接口铸铁管。其连接可采用承插式和卡箍式两种柔性接头。主要用于建筑物室内、外排水和排污管道等，

1、其特点如下:

①强度高，刚性大。耐火性能好，适用介质温度高。

②噪音低，寿命长。抗震性能好，可回收。

③施工快捷，检修方便。卡箍式接口型管材利用率高，便于管道清通。

2、其分类如下：

① 按接口方式分：法兰承插式接口、卡箍式接口

② 按执行标准不同可分

《排水用柔性接口铸铁管及管件》 GB/T 12772–1999  A型、W型

《建筑排水用卡箍式铸铁管及管件》 CJ/T 177–2002  I型

《建筑排水用柔性接口承插式铸铁管及管件》 CJ/T 178–2003  RC型

3、适用范围：

适用于新建、扩建和改建的民用和工业建筑室内、外管径为DN50mm~DN300mm、内压不大于0.3MPa的承插式和卡箍式连接的灰口铸铁管及其配套管件的生活排水管道、雨水管道、无侵蚀作用的工业生产废水管道和雨落管。

4、接口型式及规格见下表：

5、技术性能要求：

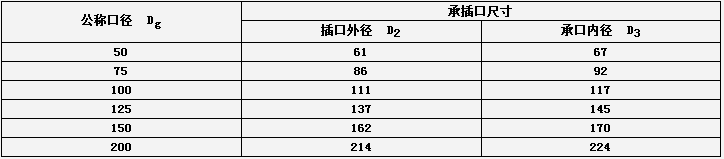

A型柔性接口直管的尺寸（mm）见下表

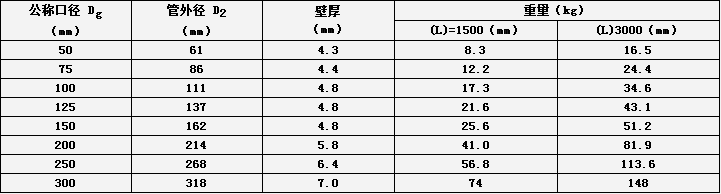

W型无承口直管尺寸、重量、壁厚如下表

A型直管的壁厚，直管的长度和重量见下表

壁厚偏差：直管和管件的壁厚偏差(mm)见下表

备注：长度偏差：直管长度允许偏差为±10mm。

重量及其偏差：直管及管件按理论重量交货。每根直管重量允许负偏差为8％。每根管件重量允许负偏差为10％。

建筑排水用卡箍式铸铁管及管件  CJ/T 177–2002

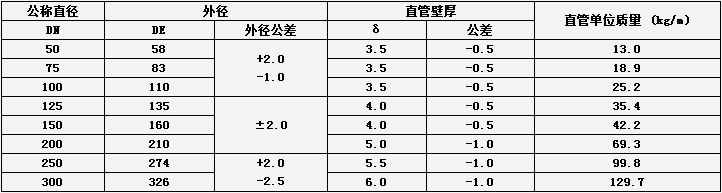

直管尺寸和质量 (mm)见下表

备注：（1） 直管与管件端口边缘应平整，不应有崩口。管的端口平面应与管的对称轴垂直，与直角的最大偏差DN50～DN200为-3°；DN250～DN300为-2°。

（2） 直管与管件管口不允许变形，椭圆度公差范围为：DN50±1；DN75±1；DN100±1.5；DN125±1.5；DN150±1.5；DN200±2；DN250±2；DN300±2。

（3） 直管弯曲度不应大于2mm/m。

（4） 重量偏差如下：

a.  直管与管件按理论重量交货。

b.  每根直管重量允许偏差为±8％。

c.  每根管件重量允许偏差为±10％。

建筑排水用柔性接口承插式铸铁管及管件  CJ/T 178–2003

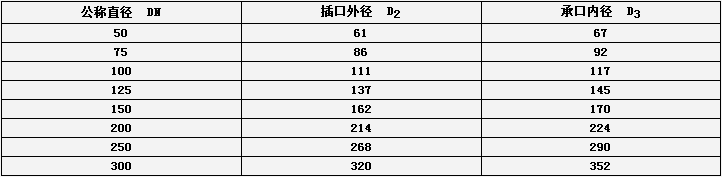

承插口尺寸见表下表

备注： 尺寸偏差

a.  直管的弯曲度应不大于2mm/m。

b.  直管及管件的端面应与轴线相垂直。

c.  管件两轴线角度允许偏差为±1°30′。

d.  插口外径、承口内径和承口深度偏差

直管及管件的插口外径、承口内径和承口深度允许偏差及插口椭圆度如下表

承口、插口的尺寸允许偏差（

                        直管和管件的壁厚允许偏差（mm）

备注：长度偏差：直管长度允许偏差为±10mm。

化学成分：直管及管件的磷含量应不大于0.30％，硫含量应不大于0.10％。

力学性能：直管及管件的抗拉强度应小于150MPa。

耐水压性能：直管、管件、承插接口均应能承受内水压不得小于0.35MPa、时间为3min的耐水压试验，试验后应无渗漏水现象。（注 GB/T 12772–1999中规定值为0.2MPa）

表面质量:

（1） 直管及管件的内外表面，应光洁、平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。允许存在不影响使用性能的冷铸花纹；不影响使用的铸造缺陷允许修补，但修补后局部凸起处必须磨平，修补后必须符合本标准的要求。

（2） 承、插口密封工作面除符合上述要求外，不得有连续沟纹、麻面和凸出的棱线出现。

（3） 承口法兰盘轮廓应清晰，允许有不影响使用的轻微缺陷存在。

（4）涂覆：直管及管件内外表面，可涂防腐材料，涂覆后，涂层应均匀，粘结牢固。
